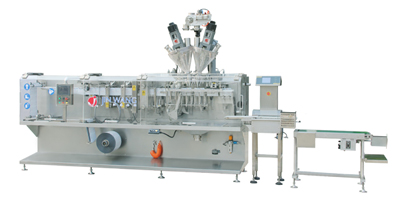

核心配备：DXD-180D型全自动水平式袋装机

DXD-180D型全自动水平式袋装机整机包含电机放膜，袋成形，袋子底封、竖封，伺服牵袋，剪切，开袋充填，袋顶封等机构，通过电机驱动主轴上各凸轮完成各机构的协调动作，并由主轴上编码器反馈位置信号，在PLC的可编程控制下，实现了由膜卷→袋成形→制袋→充填→封口→成品输送的功能。该机设计合理，外观新颖，采用标准条纹封口，更换填充器可在本机上实现粉剂、颗粒、悬浮剂、乳油、水剂等各种物料的自动充填。整机采用SUS304不锈钢制造，对腐蚀性较强的物料有良好的防腐效果。有机玻璃外罩，防止粉尘外泄，更环保、无污染。

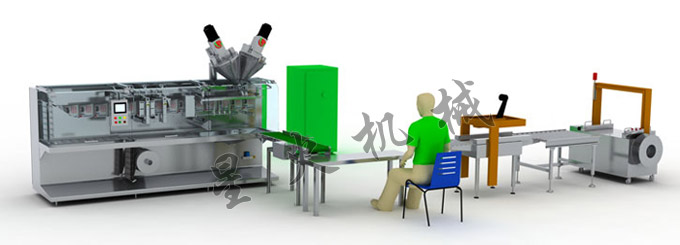

一、袋装机的主要安装方式

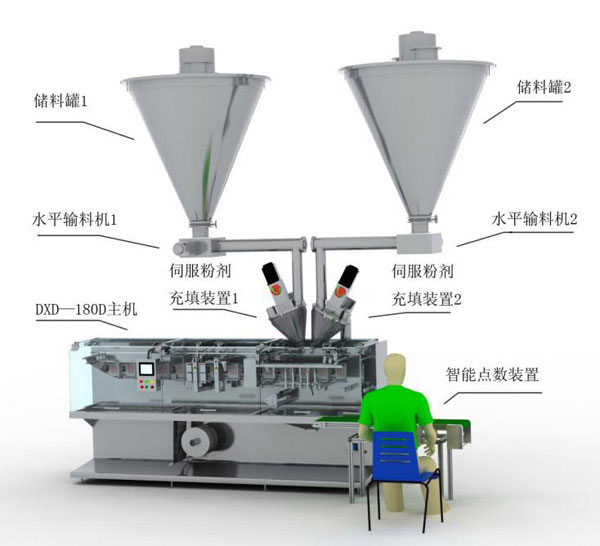

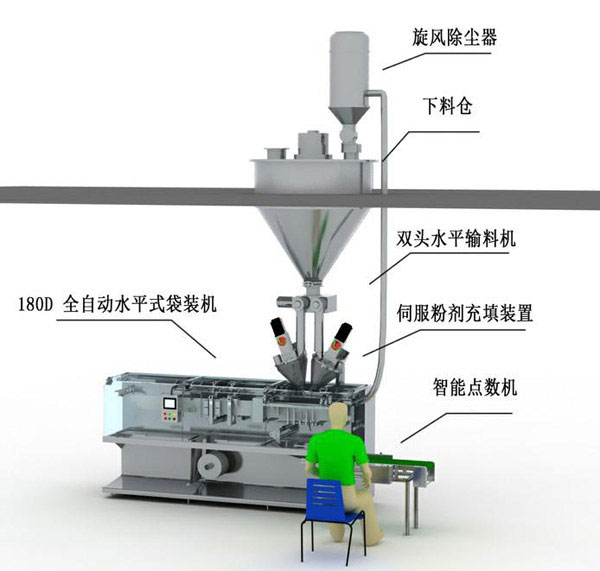

1、安装方式一



说明：此安装方法是水平袋装机常用的方法，采用加料与包装分区安装，加料在楼上，机器在楼下，正常加料的位置粉尘较多，能够有效地控制操作区和装箱区的粉尘，使工人的上班环境更好，且储料罐相对容积较大，不需要频繁加料，对于小剂量一天加一两次就可以了，本机可以包装单袋和双联袋，安装两只储料罐可以包装两种不同的物料。



2、安装方式二



说明：此方式安装一只储料罐，可以包装单袋和双联袋，但是双连袋只能包装一种物料，包装一种物料时就相当于速度增加一倍。

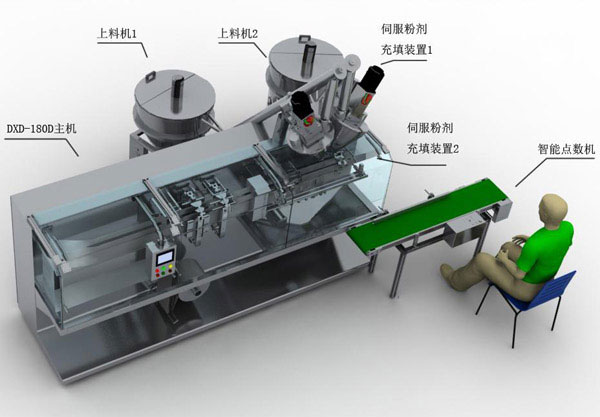

2、安装方式三（采用螺杆上料机）



说明：此种方式采用两台螺杆上料机，跟主机在同一个区域中，这样相对工作区中的粉尘比较难控制，且螺杆上料机的储料斗相对较小，需要频繁的加料；此种方式主要针对那些厂房位置已经固定了或者是临时性的使用；本机可以包装单袋和双联袋，安装两只上料机也可以包装两种不同的物料。

一、主要技术参数

  2.1、生产能力：≤60袋／分钟（单袋）、≤120袋／分钟（双联袋）

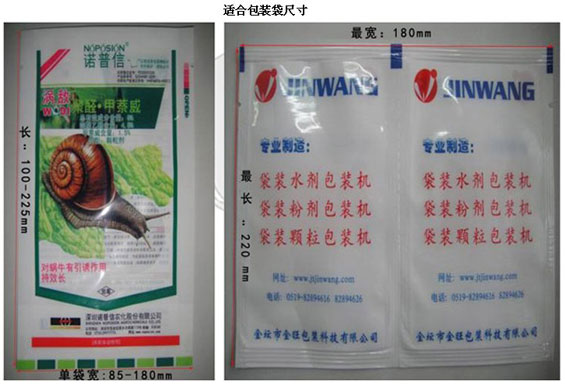

  2.2、包装袋型：单袋 85×100毫米（小）、180×225毫米（极限）
　　　　　　　　 双联袋 （60+60）×70毫米（小）、(90+90)×220毫米（极限）
  2.3、包装容量：200毫升（单袋）；300毫升（双联袋）
  2.4、计量精度：±1%
  2.5、膜卷内径：Φ70-80毫米
  2.6、膜卷外径：≤Φ500毫米
  2.7、电源：三相AC380伏、50赫兹
  2.8、功率：6千瓦
  2.9、主机外形尺寸：3360×1000×1550毫米（长×宽×高）
  2.10、整机重量：约2000公斤

三、功能特点

3.1 四大优势点

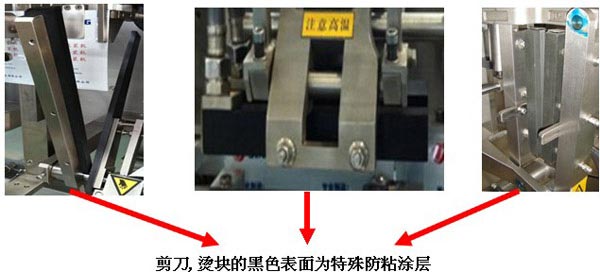

①特殊涂层防粘





为防止设备上的烫块、剪刀、螺杆等部件在长时间使用后出现粘胶、粘袋、粘料以及剪刀剪切效果不佳等情况，在底封、竖封、中封、顶封、剪刀、下料螺杆等零部件的表面均采用特殊喷涂，以避免上述情况发生。此功能是我公司根据市场上设备的长期使用情况而改进开发，是我公司的独创功能，市面上其他厂家的产品均无此功能。

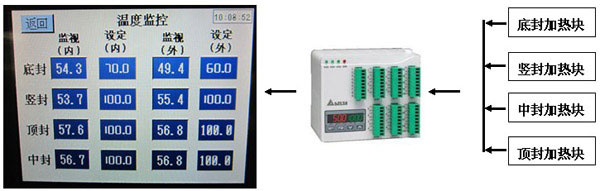

②智能温控系统



各加热封块的温度由PLC进行集中控制、统一管理。温度设定可直接在触摸屏中操作，方便、快捷。比其他厂家采用温控表控制温度的方法更可靠，更安全。同时降低了用户的维护成本—不会因为温控表的损坏而购买配件。

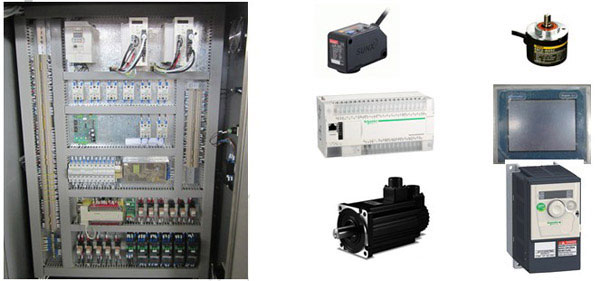

③电气元件



主要电气元件（PLC可编程控制器、人机界面、伺服系统、变频器、开关电源等）全部采用选用法国施耐德品牌，兼容性好。
其他光电系统、真空元件、编码器、电磁制动器等选用日本欧姆龙、SMC、SUNX、Convum、OPTEX，德国科比KEB等国际著名进口品牌元件，确保了设备的稳定运行。
采用高经过CE、TUV、ISO9001等欧系认证的高等级变压器，确保电气元件安全、稳定、可靠运行，而其他厂家一般采用普通变压器。

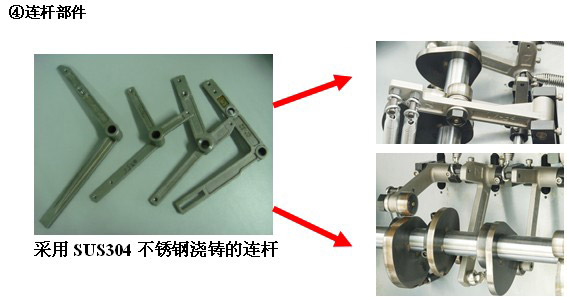

本机所有连杆部件采用SUS304不锈钢铸件，牢固性强，不变形。而其他厂家一般采用焊接连杆，这种连杆容易断裂、且容易变形。



3.2、整机不锈钢



整机采用SUS304太钢不锈钢加工制造，具有优秀的抗腐蚀性；有机玻璃外罩，防止粉尘外泄，更环保、无污染。

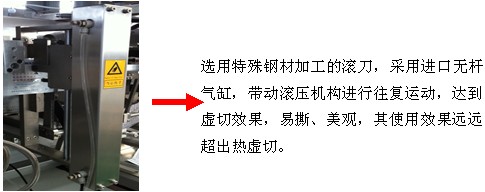

3.3、气动虚切部件





3.4、真空部件





采用日本进口真空组件（包含过滤器与真空发生器）控制开袋与机械手取袋，其中真空过滤器用于过滤压缩空气中的杂质，确保真空发生器正常工作。真空发生器自带真空检测传感器，用于工作过程中实时监测真空的强弱，从而实现开袋不良不充填、不充填则不取袋、开袋连续失败则自动停机的功能。



3.5、充填装置的通用性



设备上预留了粉剂、水剂、粘度剂、颗粒剂等充填装置的接插件，同时在软件上也设计预留，用户在更换充填装置时只需将接插件装上，在触摸屏中调用功能即可使用。而其他厂家基本没有预留，更换充填装置时需要重新接线甚至重新编写程序。

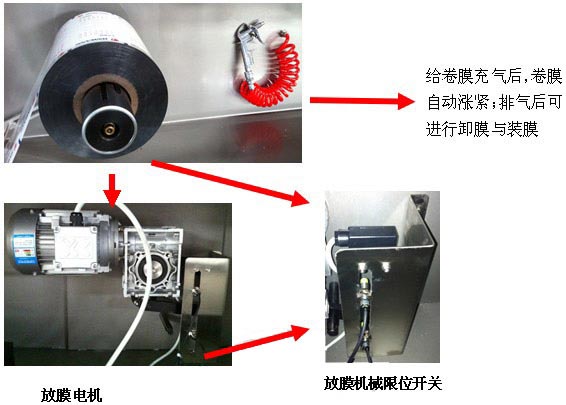

3.6、气胀轴式放膜装置





采用式气胀轴式放膜机构，替代原先手工装膜、卸膜，减少劳动强度，方便快捷。该装置并具有防倒卷检测功能，出现异常自动停机。

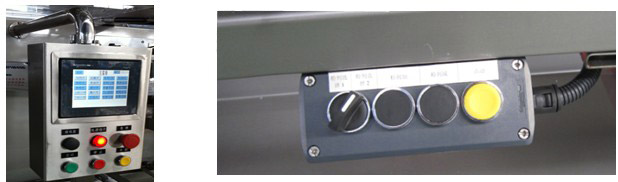

3.7、中央操作控制





中央式控制箱安装于设备的中间，美观、大方且方便操作与维修，工人在操作时不需要来回跑，可有效提高工作效率。另配独立操作按钮盒，具备剂量微调、调试点动等功能，操作更方便。

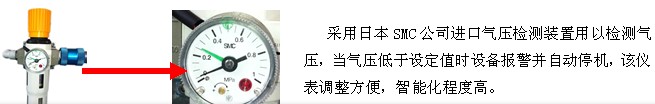

3.8、智能气压监测





四、配置清单

序号	名称	产地	品牌	示意图
1	接触器	法国	施耐德
2	热继电器	法国	施耐德
3	断路器	法国	施耐德
4	变频器	法国	施耐德
5	按钮	法国	施耐德
6	可编程控制器	法国	施耐德
7	伺服驱动器	法国	施耐德
8	伺服电机	法国	施耐德
9	开关电源	法国	施耐德
10	散热风扇	台湾	SUNON
11	色标传感器	日本	神视（SUNX）
12	接近开关	韩国	奥托尼克斯
13	编码器	日本	欧姆龙
14	电磁制动器	德国	科比（KEB）
15	真空发生器	日本	Convum
