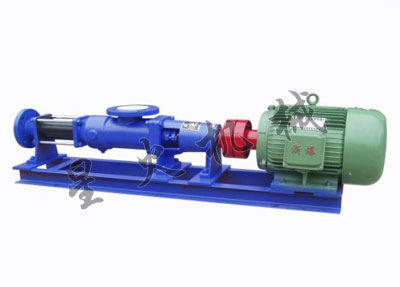

G型单螺杆泵 简介：
G系列单螺杆泵是一种内啮合的密封式螺杆泵，属转子式容积泵。单螺杆泵输送介质时扰动小、泵压稳、吸入性能好，可以输送粘稠的非牛顿液体及含有机械杂质和固体颗粒的浓缩物，泵量调节性能好，效率高且高效区宽。适用于输送介质温度－10℃～80℃（特殊泵可达150℃）、高粘度20000～200000MPa.s的所有工业部门。可广泛用于原油、污油、矿浆、泥浆、化工和化纤浆液、胶水、涂料、糖浆、果酱、化妆品以及浓缩污水等介质的输送。

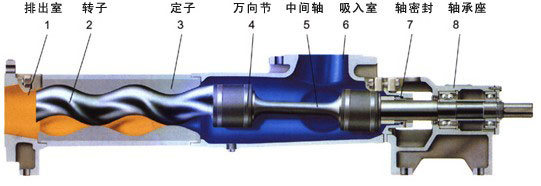

工作原理：
单螺杆泵是一种内啮合回转式容积泵，当单线螺旋的转子在双线螺旋的定子孔内绕定子轴线作行星回转时，转子－定子付之间形成的密闭腔就连续的、匀速的、容积不变的将介质从吸入端输送到压出端。由于这些特性，单螺杆泵特别适合下列工况的工作：
－－高粘度介质的输送。介质粘度根据泵的大小不同，从20000MPa.s到200000MPa.s。
－－含有固体颗粒或纤维的介质。颗粒粒经极限可以到16mm（不超过转子偏心），纤维长度长可以到100mm（相当0.4倍转子螺距），固相含量一般可达40％，当介质中所含固体为粉末状细微颗粒时，多可达60％或更高。
－－要求输送连续、压力稳定，不出现往复泵的周期性压力波动。
－－要求输送搅动小，不破坏被输送介质的固有结构。
－－低的噪声。
技术参数：
| 泵规格 | 压力0.3MPa | 压力0.6MPa | ||||
| 转速r/min | 流量m3/h | 电机 | 转速r/min | 流量m3/h | 电机 | |
| G(F)30-1 | 910 | 3.2 | Y90L-6(1.1kW) | 940 | 3.1 | Y100L-6(1.5kW) |
| 700 | 2.4 | Y100L1-8(0.75kW) | 700 | 2.2 | Y100L2-8(1.1kW) | |
| 570 | 1.9 | YCJ71(0.75kW) | 579 | 1.7 | YCJ71(1.1kW) | |
| 445 | 1.3 | YCJ71(0.55kW) | 445 | 1.2 | YCJ71(0.75kW) | |
| 334 | 0.9 | 334 | 0.8 | |||
| 237 | 0.44 | 237 | 0.4 | YCJ71(0.55kW) | ||
| G(F)35-1 | 700 | 4.5 | Y112M-8(1.5kW) | 710 | 4.2 | Y132S-8(2.2kW) |
| 579 | 3.6 | YCJ71(1.1kW) | 579 | 3.3 | YCJ71(1.5kW) | |
| 513 | 3.1 | 513 | 2.8 | |||
| 388 | 2.2 | YCJ71(0.75kW) | 393 | 2 | YCJ71(1.1kW) | |
| 284 | 1.4 | YCJ71(0.55kW) | 288 | 1.2 | ||
| 214 | 0.8 | 214 | 0.7 | YCJ71(0.75kW) | ||
| G(F)40-1 | 710 | 9.1 | Y132M-8(3kW) | 710 | 8.6 | Y132M-8(3kW) |
| 587 | 7.2 | YCJ71(2.2kW) | 587 | 6.7 | YCJ71(3kW) | |
| 520 | 6.3 | 520 | 5.8 | |||
| 393 | 4.5 | YCJ71(1.5kW) | 399 | 4.1 | YCJ71(2.2kW) | |
| 288 | 3 | YCJ71(1.1kW) | 292 | 2.7 | ||
| 217 | 2.1 | 217 | 1.9 | YCJ71(1.5kW) | ||
| G(F)50-1 | 520 | 13.2 | YCJ71(3kW) | 504 | 11.6 | YCJ80(5.5kW) |
| 399 | 9.6 | 383 | 8.3 | YCJ80(4kW) | ||
| 240 | 5 | YCJ71(1.5kW) | 244 | 4.5 | YCJ71(2.2kW) | |
| 149 | 2.2 | YCJ132(1.1kW) | 149 | 2 | YCJ132(1.5kW) | |
| G(F)70-1 | 442 | 23.6 | YCJ80(5.5kW) | 411 | 20 | YCJ100(7.5kW) |
| 275 | 13.4 | YCJ80(4kW) | 275 | 12 | YCJ100(5.5kW) | |
| 115 | 3.6 | YCJ132(2.2kW) | 115 | 3.2 | YCJ132(3kW) | |
| G(F)85-1 | 355 | 36.7 | YCJ100(7.5kW) | 360 | 34 | YCJ100(11kW) |
| 226 | 21.5 | YCJ100(5.5kW) | 226 | 19.5 | YCJ112(7.5kW) | |
| 98 | 6.3 | YCJ132(3kW) | 97 | 5.5 | YCJ160(4kW) | |
| G(F)105-1 | 254 | 51 | YCJ112(11kW) | 245 | 45 | YCJ200(15kW) |
| 168 | 31 | YCJ180(7.5kW) | 166 | 28 | YCJ200(11kW) | |
| 88 | 13.6 | YCJ160(5.5kW) | 90 | 12 | YCJ180(7.5kW) | |
| 泵规格 | 压力0.8MPa | 压力1.2MPa | ||||
| 转速r/min | 流量m3/h | 电机 | 转速r/min | 流量m3/h | 电机 | |
| G(F)10-2 | 1400 | 0.25 | Y801-4(0.55kW) | |||
| 910 | 0.14 | YS801-6(0.37kW) | ||||
| G(F)15-2 | 1400 | 1.1 | Y802-4(0.75kW) | 1400 | 1 | Y90S-4(1.1kW) |
| 910 | 0.65 | YS802-6(0.55kW) | 910 | 0.6 | Y90S-6(0.75kW) | |
| 700 | 0.46 | YS90L-8(0.55kW) | 700 | 0.41 | YS90L-8(0.55kW) | |
| 570 | 0.32 | YCJ71(0.55kW) | 570 | 0.29 | YCJ71(0.55kW) | |
| 445 | 0.2 | 445 | 0.18 | |||
| 334 | 0.1 | 334 | 0.09 | |||
| G(F)30-2 | 960 | 4.4 | Y132S-6(3kW) | 960 | 4.1 | Y132M1-6(4kW) |
| 710 | 3.1 | Y132S-8(2.2kW) | 710 | 2.8 | Y132M-8(3kW) | |
| 587 | 2.4 | YCJ71(2.2kW) | 587 | 2.2 | YCJ71(2.2kW) | |
| 452 | 1.7 | YCJ71(1.5kW) | 458 | 1.6 | ||
| 339 | 1.1 | YCJ71(1.1kW) | 339 | 1 | YCJ71(1.5kW) | |
| 214 | 0.5 | YCJ71(0.75kW) | 240 | 0.6 | YCJ71(1.1kW) | |
| G(F)35-2 | 710 | 4.5 | Y132M-8(3kW) | 720 | 4.3 | Y160M1-8(4kW) |
| 587 | 3.6 | YCJ71(3kW) | 587 | 3.3 | YCJ71(3kW) | |
| 520 | 3.1 | YCJ71(2.2kW) | 520 | 2.9 | ||
| 399 | 2.2 | 399 | 2 | YCJ71(2.2kW) | ||
| 288 | 1.3 | YCJ71(1.5kW) | 288 | 1.2 | YCJ71(1.5kW) | |
| 186 | 0.7 | YCJ132(1.1kW) | 186 | 0.6 | YCJ132(1.1kW) | |
| G(F)40-2 | 720 | 9.2 | Y160M-2(5.5kW) | 720 | 8.6 | Y160L-8(7.5kW) |
| 571 | 7 | YCJ80(5.5kW) | 605 | 7 | YCJ100(7.5kW) | |
| 504 | 6 | YCJ80(4kW) | 504 | 5.6 | YCJ80(5.5kW) | |
| 399 | 4.5 | YCJ71(3kW) | 383 | 3.9 | YCJ80(4kW) | |
| 292 | 2.9 | YCJ71(2.2kW) | 292 | 2.7 | YCJ71(3kW) | |
| 196 | 1.8 | YCJ132(2.2kW) | 196 | 1.6 | YCJ132(2.2) | |
| G(F)50-2 | 537 | 13.5 | YCJ100(7.5kW) | 545 | 13 | YCJ100(11kW) |
| 383 | 9 | YCJ80(5.5kW) | 411 | 9 | YCJ100(7.5kW) | |
| 275 | 6 | YCJ80(4kW) | 327 | 6.8 | YCJ80(5.5kW) | |
| 151 | 2.5 | YCJ132(2.2kW) | 151 | 2.2 | YCJ132(3kW) | |
| G(F)70-2 | 417 | 21.5 | YCJ100(11kW) | 417 | 20 | YCJ112(15kW) |
| 301 | 15 | YCJ100(7.5kW) | 279 | 12.5 | YCJ112(11kW) | |
| 130 | 5 | YCJ160(4kW) | 113 | 3.5 | YCJ160(5.5kW) | |
| G(F)85-2 | 305 | 30 | YCJ112(15kW) | |||
| 216 | 20 | YCJ200(11kW) | 216 | 18.5 | YCJ200(15kW) | |
| 100 | 7.3 | YCJ160(5.5kW) | 102 | 6.5 | YCJ180(7.5kW) | |
| G(F)105-2 | ||||||
| 144 | 25 | YCJ200(15kW) | 138 | 22 | YCJ280(18.5kW) | |
| 83 | 12.5 | YCJ225(11kW) | 84 | 11 | YCJ225(15kW) | |
| 泵规格 | 压力1.2MPa | 压力1.8MPa | ||||
| 转速r/min | 流量m3/h | 电机 | 转速r/min | 流量m3/h | 电机 | |
| G(F)30-3 | 960 | 4.1 | Y132M1-6(4kW) | 960 | 3.8 | Y132M2-6(5.5kW) |
| 710 | 2.9 | Y132M-8(3kW) | 720 | 2.7 | Y160M1-8(4kW) | |
| 587 | 2.2 | YCJ71(3kW) | 587 | 2 | YCJ71(3kW) | |
| 458 | 1.6 | YCJ71(2.2kW) | 458 | 1.5 | ||
| 339 | 1 | YCJ71(1.5kW) | 344 | 0.9 | YCJ71(2.2kW) | |
| 240 | 0.6 | 240 | 0.5 | YCJ71(1.5kW) | ||
| 泵规格 | 压力1.8MPa | 压力2.4MPa | ||||
| 转速r/min | 流量m3/h | 电机 | 转速r/min | 流量m3/h | 电机 | |
| G(F)50-4 | 479 | 11.5 | YCJ112(15kW) | 417 | 9 | YCJ112(15kW) |
| 360 | 8 | YCJ100(11kW) | 305 | 6 | YCJ100(11kW) | |
| 161 | 2.5 | YCJ160(5.5kW) | 150 | 2 | YCJ160(5.5kW) | |
| G(F)85-4 | 284 | 27.5 | YCJ315(30kW) | 284 | 26 | YCJ315(37kW) |
| 222 | 19 | YCJ315(30kW) | ||||
| 94 | 6.2 | YCJ200(11kW) | 97 | 6 | YCJ225(15kW) | |
| 变转速配套方式 | |||||||||
| 泵型号 | 高排出压力MPa | 转速r/min | 流量m3/h | 配套电机型号 | 泵型号 | 高排出压力MPa | 转速r/min | 流量m3/h | 配套电机型号 |
| GF10-2 | 0.8 | 120～1200 | 0～0.16 | YCT90-4B/0.37kW | G(F)50-4 | 2.4 | 58～580 | 1～13 | YCT250-4B/22kW，ZD15-2 |
| G(F)15-2 | 1.2 | 125～1230 | 0.05～0.9 | YCT132-4A/1.1kW | |||||
| G(F)30-1 | 0.6 | 125～1250 | 0.3～5 | YCT160-4A/2.2kW | G(F)70-1 | 0.6 | 56～560 | 1～28 | YCT225-4A/11kW，ZD15-2 |
| G(F)30-2 | 1.2 | YCT180-4A/4kW | G(F)70-2 | 1.2 | YCT250-4B/22kW，ZD15-2 | ||||
| G(F)30-3 | 1.8 | YCT200-4A/5.5kW | |||||||
| G(F)35-1 | 0.6 | 125～1250 | 0.5～8 | YCT180-4A/4kW | G(F)85-1 | 0.6 | 37～370 | 2～35 | YCT225-4B/15kW，ZD15-2 |
| G(F)35-2 | 1.2 | YCT225-4A/11kW | G(F)85-2 | 1.2 | YCT280-4A/30kW，ZD20-6 | ||||
| G(F)40-1 | 0.6 | 82～820 | 1～10 | YCT200-6B/4kW | G(F)85-4 | 2.4 | 33～330 | 2～30 | YCT315-4B/45kW，ZD20-7 |
| G(F)40-2 | 1.2 | YCT225-6B/11kW | G(F)105-1 | 0.6 | 29～290 | 3～56 | YCT250-4B/22kW，ZD20-8 | ||
| G(F)50-1 | 0.6 | 82～820 | 2～20 | YCT225-6A/7.5kW | G(F)105-2 | 1.2 | YCT315-4B/45kW，ZD20-8 | ||
| G(F)50-2 | 1.2 | YCT250-6B/15kW | |||||||
